01
Fogyasztásmérő
Maga a mérési feladatot ellátó berendezés és a hozzá tartozó elosztói mérési elemek.
Fogyasztásmérés · mérőhely · elosztói követelmények

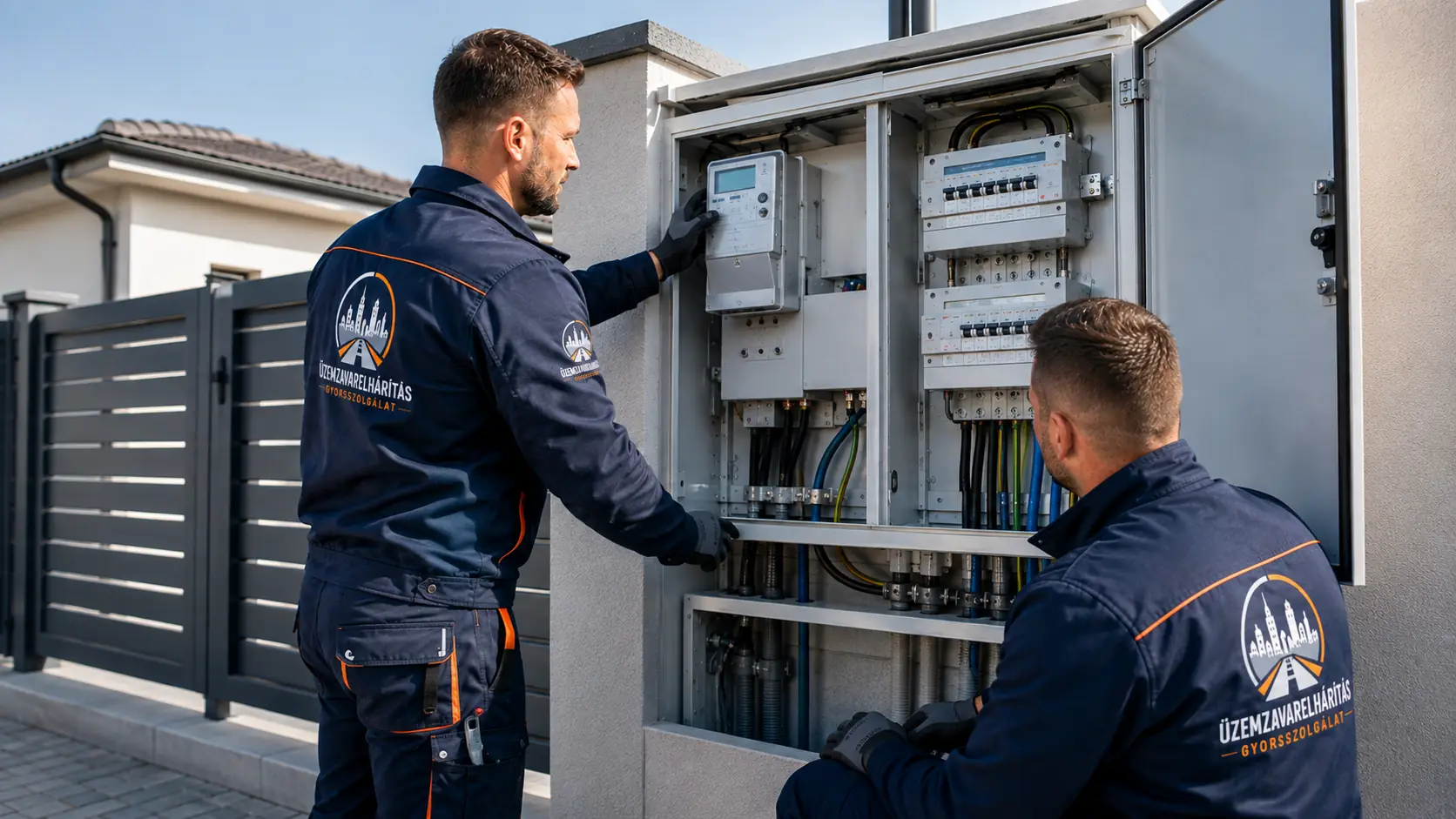

Mérőhely szabványosítás villanyóra-szekrény csere, áthelyezés és új fogyasztásmérőhely kialakítás
Amperbővítés, új tarifa, mérőhely-áthelyezés vagy új bekapcsolás előtt áll, és nem tudja, hogy a meglévő villanyóra-szekrény és mérőhely megtartható-e?
A mérőhely szabványosítása nem egyszerűen egy régi villanyóra-szekrény műanyag dobozra cserélését jelenti. Először azt kell meghatározni, milyen mérési kialakítás szükséges, hol helyezhető el, milyen mérőszekrény-rendszer alkalmas hozzá, hogyan kapcsolódik a méretlen hálózathoz, és milyen műszaki, tervezési vagy elosztói feltételek tartoznak az adott projekthez.
Mérési kialakítás
Rendszerengedélyezett megoldás
Elosztói folyamat
Projektigény → mérőhely → elosztói feltételek
Először a fogalmakat választjuk szét
A mérőhely-szabványosítás nem villanyóra-csere.
A fogyasztásmérő, a mérőszekrény és a teljes mérőhely nem ugyanaz. A mérőhely az a fizikai és villamos környezet, amelyben a fogyasztásmérés kialakítható, hozzáférhető, csatlakoztatható és az adott elosztói projekt szerint üzembe helyezhető.
02
Mérőszekrény
A mérési rendszer egyik fizikai fogadó eleme.
03
Mérőhely
Elhelyezés, mérési konfiguráció, szekrény, csatlakozás és szükséges villamos kialakítás együtt.
04
Méretlen hálózat
A fogyasztásmérés előtti villamos út, amely külön projekthatárt jelenthet.
05
Belső hálózat
A fogyasztásmérés utáni felhasználói villamos rendszer.
A mérőszekrény csak egy eleme a mérőhelynek.
Egy új szekrény önmagában még nem rendezi az elhelyezés, a mérési konfiguráció, a méretlen csatlakozás, a védővezetői rendszer és az elosztói dokumentáció kérdéseit.
Miért kell hozzányúlni a mérőhelyhez?
Nem a szekrény cseréje indítja el a projektet. Valamilyen mérési vagy csatlakozási igény.
01
Amperbővítés
Alkalmas-e a meglévő mérőhely a nagyobb rendelkezésre álló teljesítményhez?
02
Fázisbővítés
A mérési rendszer és a szekrény kialakítása alkalmas-e az új fázisszámra?
03
H / vezérelt mérés
Új külön mérési igény, saját mérési és villamos kialakítással.
04
Mérőhely-áthelyezés
Új elhelyezési, csatlakozási és hozzáférési feltételek jelennek meg.
05
Új bekapcsolás
Új fogyasztásmérőhely kialakítása az adott csatlakozási projekthez.
Nem minden projekt jelent teljes szekrénycserét
Először azt kell eldönteni, hogy a meglévő mérőhely alkalmas-e arra a változásra, amelyet most meg akarunk valósítani.
01 · Projektigény
Mi változik?
Teljesítmény, fázisszám, tarifa, mérési konfiguráció, elhelyezés vagy új csatlakozás?
02 · Meglévő mérőhely
Megfelel ehhez az új állapothoz?
A helyszíni kialakítást az adott projekt és az illetékes elosztó aktuális feltételei szerint kell vizsgálni.
03 · Döntés
Megtartható, részben módosítandó vagy újraépítendő?
A mérőszekrény cseréje csak akkor válik valódi projektelemmé, ha a szükséges kialakítás ezt indokolja.
A mérőhely kora fontos információ. Az azonban, hogy egy új elosztói vagy mérési projekthez alkalmas-e, csak a konkrét kialakítás és a projekt feltételeinek összevetésével dönthető el.
A mérőhely nem egyetlen alkatrész
Hat kérdésből áll össze, milyen mérőhelyre van valójában szükség.
01
Mérési konfiguráció
Egy vagy több mérés, fázisszám, tarifa és a szükséges mérési funkciók.
02
Elhelyezés
Hol helyezhető el az adott mérőhely hozzáférhető és műszakilag megfelelő módon?
03
Mérőszekrény-rendszer
Mely rendszerengedélyezett vagy más elfogadott kialakítás illeszkedik a mérési feladathoz?
04
Méretlen csatlakozás
Hogyan kapcsolódik a mérőhelyhez a csatlakozó és a mérés előtti villamos hálózat?
05
Földelési és védővezetői rendszer
Az adott csatlakozási és épületvillamossági helyzetből következő védelmi kialakítás.
06
Dokumentáció
Szükséges-e terv, előzetes jóváhagyás, készrejelentés vagy más projekt-specifikus dokumentáció?
Nem a szekrényt „szabványosítjuk”. A teljes mérési helyet tesszük alkalmassá arra a villamos és elosztói feladatra, amelyet ott meg akarunk valósítani.
Rendszerengedélyezett mérőszekrény
A rendszerengedély fontos — de nem egyetlen márka neve.
Több gyártó és több tipizált mérőhelyi rendszer létezik. A megfelelő kialakítást nem márka alapján választjuk, hanem a mérési konfiguráció, az elhelyezés, a teljesítmény, a tarifa, a csatlakozás és az illetékes elosztó aktuális elfogadási feltételei alapján.
Fontos különbség
Egy rendszerengedélyezett mérőszekrény önmagában még nem tesz megfelelővé egy mérőhelyet.
A mérőhely többi rendszerhatárának ugyanúgy illeszkednie kell az adott projekthez.
Tervkötelezettség
Nem minden mérőhelyhez kell külön mérési terv — de vannak projektek, amelyek nem intézhetők el egy katalógusból kiválasztott szekrénnyel.
Tipizált, egyszerűbb mérőhely
Lehet olyan projekt, amely külön mérési terv nélkül kezelhető.
Ha az adott teljesítmény, mérési mód, csatlakozás és elhelyezés tipizált rendszerbe illeszthető, a folyamat egyszerűbb lehet.
Egyedi vagy összetettebb mérés
Terv vagy előzetes jóváhagyás is szükséges lehet.
Csoportos társasházi mérés, nagyobb teljesítmény, indirekt mérés, egyedi mérőhely vagy más speciális kialakítás külön mérési tervet is igényelhet.
A tervigény nem a „mérőszekrény méretéből” következik, hanem a mérési rendszer összetettségéből és az adott elosztói eljárásból.
Nem minden mérőhelyi munka ugyanazzal a papírmunkával indul
Az elosztói folyamatot a projekt triggerje határozza meg.
Teljesítmény / új csatlakozás
Hálózatcsatlakozási folyamat
Igénybejelentés, elosztói műszaki feltételek és szükség szerint MGT vagy más projekt-specifikus tájékoztatás.
Mérőhelyi módosítás
Külön mérőhelyi eljárás is lehet
Nem minden mérőhelyi átalakítás azonos a teljesítménynövelési folyamattal.
Tarifa / külön mérés
Saját mérési igény
H vagy vezérelt mérésnél külön mérési rendszer és saját elosztói feltételek jelenhetnek meg.
Társasház / egyedi mérés
Terv és koordináció is megjelenhet
Csoportos vagy egyedi mérési rendszernél több szereplő és több jóváhagyási pont jelenhet meg.
Országos szolgáltatásnál nem egyetlen MVM/E.ON munkamenetet használunk. A mérőhelyi projektet mindig a felhasználási helyhez tartozó területileg illetékes elosztói engedélyes aktuális folyamatához kell illeszteni.
Ügyféloldali infrastruktúra és elosztói mérés
A mérőhelyi projektben több szereplő dolgozik ugyanazon a rendszerhatáron.
Tulajdonos / megrendelő
Meghatározza a projektcélt, biztosítja a szükséges ügyféloldali kialakítás feltételeit, és rendelkezésre bocsátja a meglévő dokumentációt.
Regisztrált / szükséges jogosultságú szerelő
Felméri a meglévő mérőhelyet, elkészíti az ügyféloldali kivitelezést, és az adott folyamat szerint közreműködik a szükséges dokumentációban és készrejelentésben.
Területileg illetékes elosztó
Meghatározza a csatlakozási és mérési feltételeket, majd a konkrét eljárás szerint végzi a fogyasztásmérő-berendezéshez tartozó elosztói feladatokat.
A mérőhely ügyféloldali infrastruktúra, amelynek alkalmasnak kell lennie az elosztói fogyasztásmérés fogadására.
Kapcsolódó, de külön projekthatárok
A mérőhely-szabványosítás gyakran egy nagyobb villamos projekt egyik része.
Ha több teljesítmény kell
Amperbővítés és teljesítménynövelés
Az amperbővítés a rendelkezésre álló villamos kapacitást változtatja. A mérőhely-szabványosítás ennek egyik lehetséges műszaki feltétele.
Amperbővítés és teljesítménynövelés
Ha a mérő előtti hálózat nem alkalmas
Méretlen fővezeték
A mérőhely megfelelő kialakítása nem jelenti automatikusan, hogy a hozzá vezető méretlen hálózat is alkalmas az új projektigényre.
Méretlen fővezeték csere
Ha a mérés utáni hálózat nem alkalmas
Belső villamos hálózat
A mérőhely rendezése nem helyettesíti a lakás vagy ház mérés utáni vezetékhálózatának felújítását.
Régi villanyvezetékek cseréjeAz amperbővítés a kapacitást változtatja. A mérőhely-szabványosítás azt rendezi, hogyan és hol fogadható az ehhez tartozó fogyasztásmérés.
Egyedi mérőhely ≠ társasházi mérőcsoport
Egy társasházi mérőcsoport korszerűsítése már épületszintű villamos projekt lehet.
Több mérési hely, közös méretlen hálózat, társasházi tulajdoni és üzemeltetési határok, lakói hozzáférés, tervezési igény és ütemezés jelenhet meg egyetlen projektben. Ez már nem ugyanaz a feladat, mint egy önálló családi házas mérőszekrény cseréje.
Egyedi mérőhely
Egy felhasználási hely mérési projektje
A mérési konfiguráció, a szekrény, az elhelyezés és a kapcsolódó vezetékek egy fogyasztási helyhez kötődnek.
Társasházi csoportos mérés
Több mérőhely, több szereplő, közös infrastruktúra
Terv, társasházi koordináció, közös fővezetéki érintettség és több felhasználási hely egyidejű kezelése is szükségessé válhat.
Egy mérőszekrény cseréje lehet célzott szerelési munka. Egy társasházi mérőcsoport rekonstrukciója már épületszintű villamos projekt.
Mérőszekrény · rendszerhatár · elosztói mérés

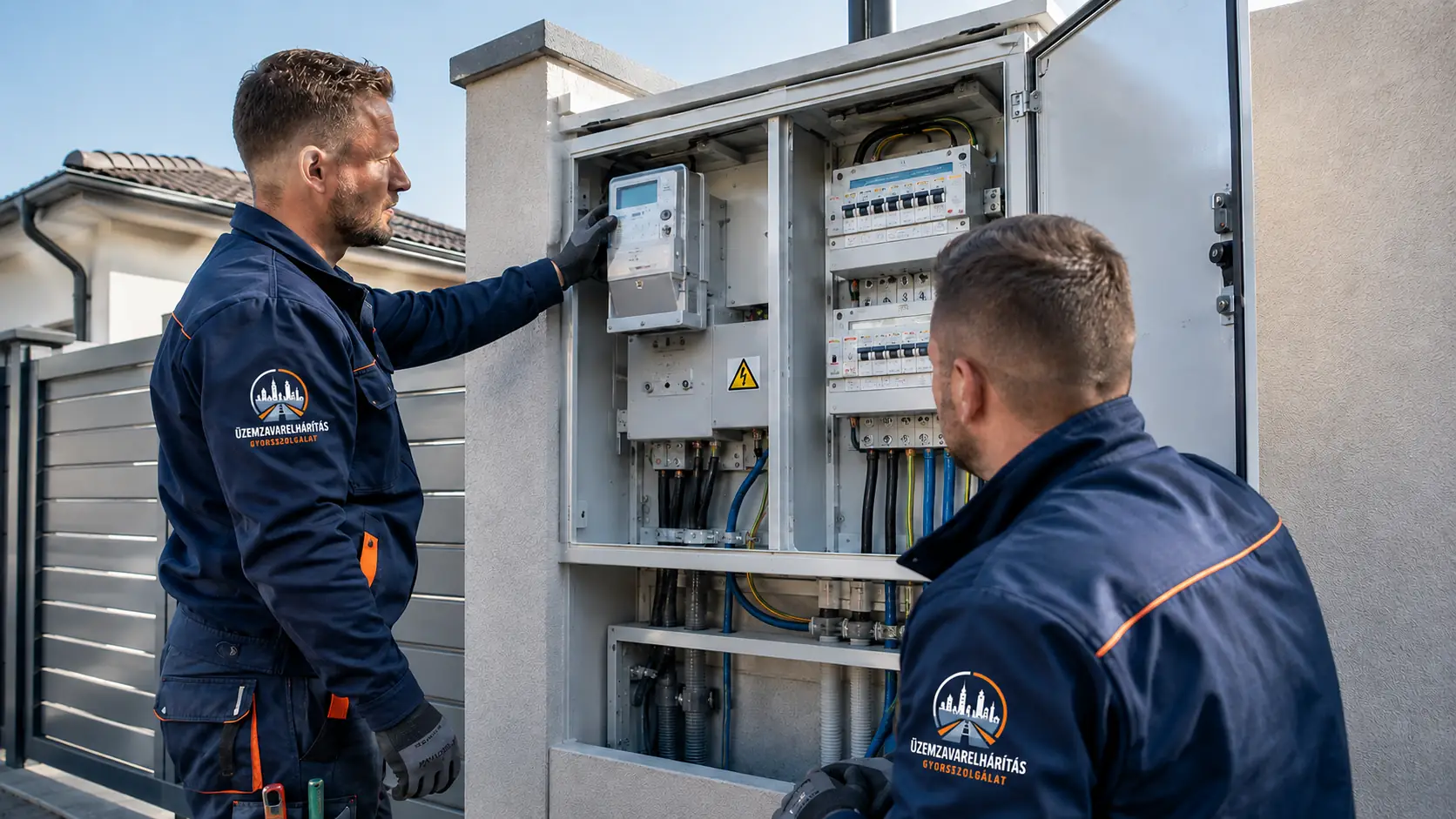

A látható doboz mögött egy komplett rendszer áll
A doboz látható. A valódi projekt nagy része viszont a mögötte lévő rendszerhatárokból áll.
A mérőhely elhelyezése, a méretlen hálózati csatlakozás, a fázisszám, a tarifák, a védővezetői rendszer és az elosztói dokumentáció ugyanúgy része lehet a projektnek, mint maga a szekrény.
A mérőhely az a műszaki interface, ahol az ügyféloldali villamos rendszernek alkalmassá kell válnia az elosztói fogyasztásmérés fogadására.
A mérőhelyi projekt folyamata
Ez a projekt nem ott kezdődik, hogy kiválasztunk egy új villanyóra-szekrényt.
Először azt kell tisztázni, milyen mérési és csatlakozási változás történik, milyen állapotú a meglévő mérőhely, és milyen elosztói feltételek kapcsolódnak a tervezett projekthez.
-
01
Projekt trigger
Teljesítménynövelés, fázisbővítés, tarifa, áthelyezés, új bekapcsolás vagy más mérőhelyi változás?
-
02

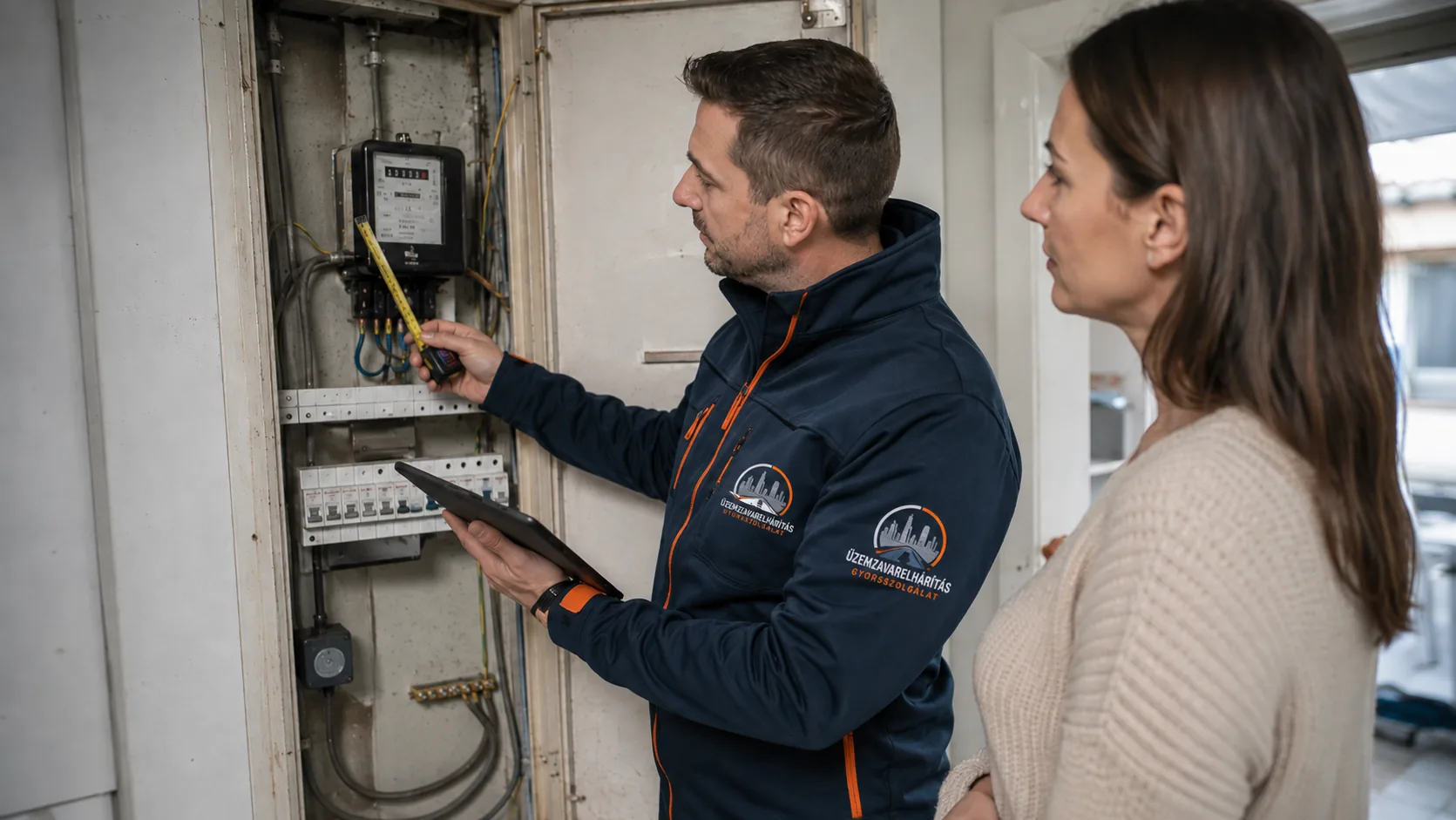

Meglévő mérőhely felmérése
Szekrény, elhelyezés, mérési konfiguráció, csatlakozás és a környező villamos rendszer áttekintése.
-
03
Mérési igény
Milyen fázisszám, tarifa, teljesítmény és mérési struktúra szükséges?
-
04
Elosztói folyamat
Az adott felhasználási helyhez tartozó elosztó aktuális eljárásának azonosítása.
-
05
Tervkötelezettség
Meg kell határozni, elegendő-e tipizált rendszer, vagy külön terv és jóváhagyás szükséges.
-
06
Műszaki kialakítás
Mérőszekrény, elhelyezés, méretlen csatlakozás, védővezetői rendszer és kapcsolódó szerelés.
-
07
Kivitelezés
Az ügyféloldali mérőhely és a projektben szükséges kapcsolódó villamos elemek kialakítása.
-
08
Ellenőrzés
A projekt szerint szükséges villamos biztonsági ellenőrzések és mérések elvégzése.
-
09
Készrejelentés és dokumentáció
Az adott elosztói folyamat és projekt szerint szükséges dokumentáció rendezése.
-
10
Elosztói mérőhelyi munka és üzembevétel
Az elosztó a konkrét eljárás szerint végzi a saját mérési, bekapcsolási és zárási feladatait.
A mérőhely-szabványosítás nem egy dobozcsere-technológia. Egy mérési interface rendezése az ügyféloldali villamos rendszer és az elosztói fogyasztásmérés között.
Zárópecséttel érintett vagy méretlen berendezést ne bontson meg saját ellenőrzéshez.
A mérőszekrény plombált részének, a méretlen vezetéknek vagy más feszültség alatt álló elemnek a megbontása nem ajánlatkérési feladat. A helyszíni vizsgálatot a szükséges jogosultságokkal rendelkező szakember végzi.
Mi kell az első mérőhelyi egyeztetéshez?
Először azt kell megérteni, miért kell megváltoztatni a mérőhelyet.
Projekt célja
Mi indította el a munkát?
• amperbővítés
• fázisbővítés
• H vagy vezérelt tarifa
• mérőhely-áthelyezés
• új bekapcsolás
Jelenlegi mérőhely
Milyen helyzetből indulunk?
• családi ház / lakás / társasház
• egyedi vagy csoportos mérőhely
• beltéri vagy kültéri elhelyezés, ha ismert
• zárt állapotú mérőhely-fotó
Jelenlegi mérés
Amit a mérési rendszerről tudunk
• fázisszám
• jelenlegi amperérték, ha ismert
• meglévő tarifák / külön mérők
• légvezetékes vagy földkábeles csatlakozás, ha ismert
Meglévő dokumentáció
Ami segíti a projekt pontosítását
• MGT vagy más elosztói levél, ha már van
• korábbi mérési terv, ha van
• korábbi villamos dokumentáció
• társasházi dokumentáció, ha releváns
Fotó készítéséhez ne nyissa ki a plombált mérőszekrény-részt, ne bontson zárópecsétet, és ne érjen méretlen villamos berendezéshez. A zárt állapotú mérőhelyről készült kép megfelelő első kiindulópont lehet.
Mérőhelyi felméréshez → ajánlatkérés
Írja meg, milyen elosztói vagy mérési változást tervez, és küldje el a rendelkezésre álló dokumentációt. Az első egyeztetés célja annak meghatározása, milyen mérőhelyi projektre van valóban szükség.
Gyakori kérdések
Amit mérőhely-szabványosítás előtt érdemes tisztázni
Mit jelent valójában a mérőhely szabványosítása?
Nem egyszerűen villanyóra-szekrény cserét.
A mérési konfigurációt,
az elhelyezést,
a szekrényrendszert,
a méretlen csatlakozást,
a védővezetői kialakítást
és az adott elosztói folyamatot
együtt kell kezelni.
Amperbővítéshez mindig ki kell cserélni a mérőszekrényt?
Nem minden esetben automatikus.
A meglévő mérőhelyet
a kért teljesítmény,
fázisszám,
a helyszíni kialakítás
és az illetékes elosztó
aktuális műszaki feltételei szerint kell vizsgálni.
Mi az a rendszerengedélyezett mérőszekrény?
Olyan tipizált mérőhelyi rendszer,
amelynek kialakítása
az adott elosztói követelményrendszerben
elfogadott lehet.
Több gyártó és többféle rendszer létezik,
ezért nem egyetlen márka jelenti a „szabványos” megoldást.
Hensel vagy Csatári Plast mérőszekrény kötelező?
Nem egyetlen gyártó kötelező.
A megfelelő mérőszekrényt
a mérési konfiguráció,
a projekt típusa,
a telepítési környezet
és az illetékes elosztó
aktuálisan elfogadott rendszerei alapján kell kiválasztani.
Minden mérőhelyhez külön mérési terv kell?
Nem.
Egyszerűbb tipizált mérőhelyi kialakítás
bizonyos esetekben külön mérési terv nélkül is kezelhető.
Csoportos társasházi,
nagyobb teljesítményű,
indirekt vagy egyedi mérésnél
azonban terv és előzetes jóváhagyás is szükséges lehet.
A villanyórát is a regisztrált villanyszerelő cseréli?
Az ügyféloldali mérőhely kialakítása
és az elosztói fogyasztásmérő-berendezéssel kapcsolatos feladatok
nem ugyanahhoz a szereplőhöz tartoznak.
A konkrét mérőhelyi munka
az adott elosztói eljárás
és szükséges szerelői jogosultság szerint történik.
H tarifához új mérőhely kell?
A H tarifa külön mérési igényt jelent,
ezért a meglévő mérőhelyet
meg kell vizsgálni abból a szempontból,
hogy alkalmas-e a szükséges új mérési konfigurációra.
Az átalakítás pontos tartalma
a meglévő helyzettől
és az illetékes elosztó feltételeitől függ.
Régi fa mérőszekrényt minden esetben ki kell cserélni?
Nem pusztán az anyag vagy a kor alapján döntünk.
Ha azonban új teljesítmény-,
tarifa-,
áthelyezési
vagy csatlakozási projekt indul,
meg kell vizsgálni,
hogy a meglévő mérőhely megfelel-e
az adott projekt aktuális feltételeinek.
Társasházban ugyanaz a mérőhely-szabványosítás, mint családi háznál?
Nem feltétlenül.
Társasházi csoportos mérésnél
több mérőhely,
közös méretlen hálózat,
terv,
társasházi koordináció
és több felhasználási hely
egyszerre válhat a projekt részévé.
Mérőhely szabványosítás
Ne azzal kezdjük, milyen szekrényt kell venni — előbb határozzuk meg, milyen mérőhelyet kell létrehozni.
Projekt trigger, mérési konfiguráció, elhelyezés, rendszerengedélyezett kialakítás, méretlen csatlakozás, védővezetői rendszer, terv és elosztói folyamat: ezekből áll össze a valódi mérőhelyi projekt.
