01 · Elosztói oldal
Gázellátási csatlakozás
Van-e csatlakozási lehetőség, milyen kapacitás biztosítható, és hol van a csatlakozási pont?
Gázhálózat · új rendszer · tervezés és kivitelezés

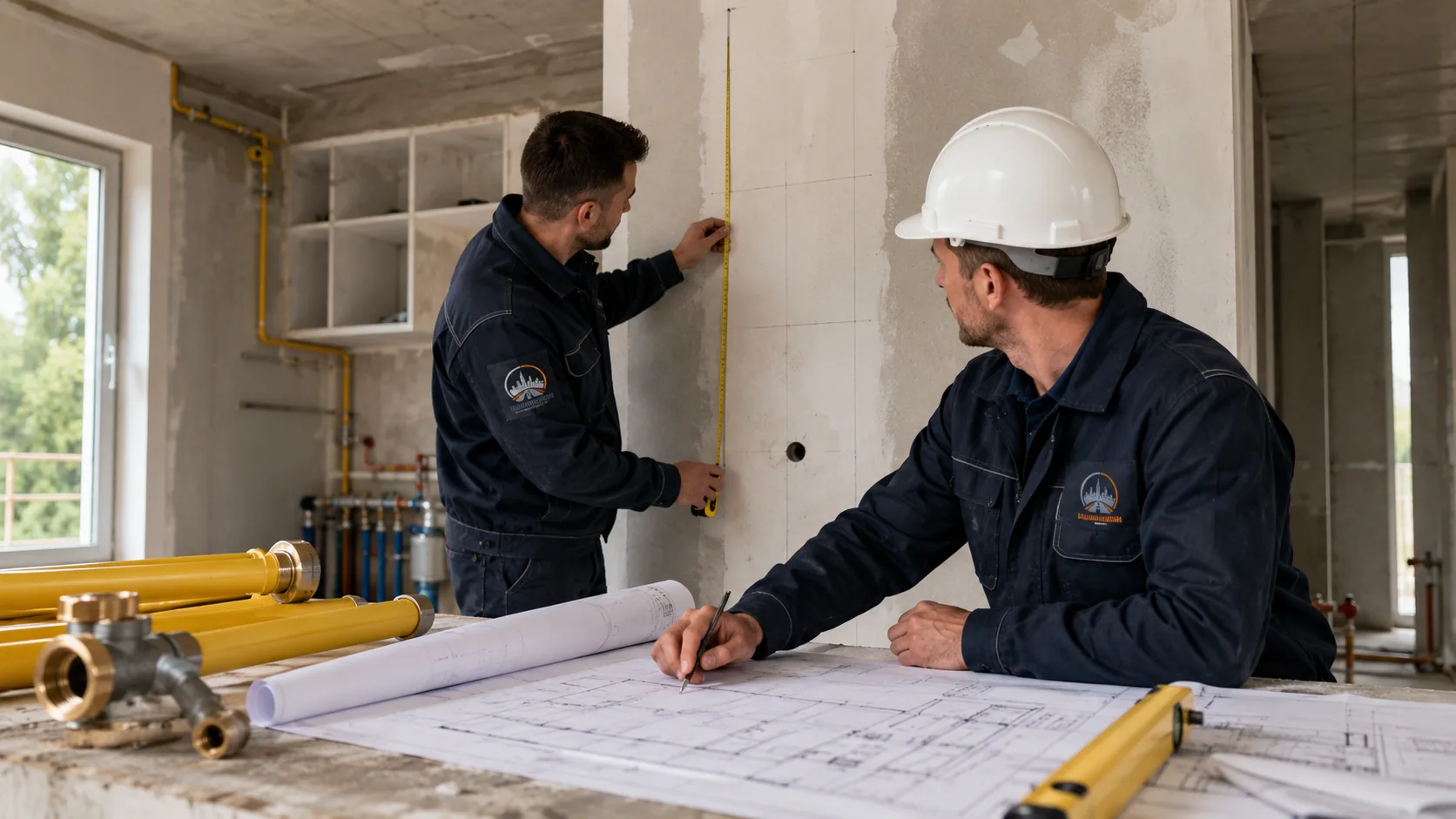

Új gázvezeték kiépítése csatlakozó- és fogyasztói gázhálózat kialakítása új vagy gázosítandó ingatlanban
Új épületet gázosítana, meglévő ingatlanban most épül ki először a gázhálózat, vagy több felhasználási helyet kiszolgáló új gázellátási rendszert tervez?
Az új gázvezeték kiépítése nem a csőanyag kiválasztásával kezdődik. Először a tervezett gázfogyasztást, a szükséges kapacitást, a csatlakozási pontot, a mérési és nyomásszabályozási koncepciót, majd a csatlakozó- és fogyasztói vezeték teljes rendszerét kell meghatározni.
A jó új gázhálózat nem ott kezdődik, ahol a kivitelező lefekteti az első méter csövet. Ott kezdődik, ahol pontosan meghatározzuk, mit és milyen kapacitással kell ellátnia.
Gázigény és kapacitás
Gázterv
Teljes rendszerlogika
Gázigény → csatlakozás → terv → kivitelezés → üzembe helyezés
Három külön rendszerfeladat
Gázvezeték-kiépítés, gázbevezetés és elosztóhálózat-építés nem ugyanaz.
Új gázhálózatnál először azt kell tisztázni, hogy az ingatlannál már rendelkezésre áll-e megfelelő földgázelosztói csatlakozás és kapacitás, vagy maga a csatlakozás kialakítása is a projekt része.
02 · Ingatlan rendszere
Csatlakozóvezeték
Az ingatlan gázellátásának közös csatlakozási útja a meghatározott rendszerhatárig.
03 · Felhasználói oldal
Fogyasztói gázhálózat
A mérési rendszer után a gázfogyasztó készülékekig vezető felhasználói vezetékhálózat.
Új gázhálózatnál az első kérdés nem az, merre menjen a cső. Az első kérdés: honnan, milyen kapacitással és milyen feltételekkel kap gázt az ingatlan?
Felhasználás → igény → kapacitás
A gázvezeték méretezése előtt a gázfelhasználást kell méretezni.
Egy új rendszer csak akkor tervezhető jól, ha ismert, milyen gázfogyasztó készülékeket kell kiszolgálnia, mekkora az együttes igény, és ehhez milyen csatlakozási kapacitás szükséges.
01
Készülékek
Kazán, tűzhely, technológiai fogyasztó vagy más berendezés?
02
Gázigény
Mekkora terhelést kell a rendszernek kiszolgálnia?
03
Kapacitás
Biztosítható-e a szükséges csatlakozási kapacitás?
04
Mérési koncepció
Hol és hogyan történik a fogyasztás mérése?
05
Hálózat
Csak ezután méretezhető a tényleges vezetékrendszer.
Van már megfelelő csatlakozás?
Új gázhálózatnál nem mindig a telekhatáron belül kezdődik a projekt.
Nincs megfelelő csatlakozás
Új gázigény és elosztói csatlakozási folyamat
Ha az ingatlan még nem rendelkezik a tervezett fogyasztáshoz megfelelő csatlakozással, először az illetékes földgázelosztó csatlakozási feltételeit kell tisztázni.
Van csatlakozás
Megfelel a tervezett új fogyasztásnak?
A meglévő csatlakozás, mérési rendszer és rendelkezésre álló kapacitás alkalmasságát az új rendszertervhez kell viszonyítani.
Egy meglévő gázcsonk önmagában még nem bizonyítja, hogy a tervezett új épület vagy készülékrendszer teljes gázigénye kiszolgálható róla.

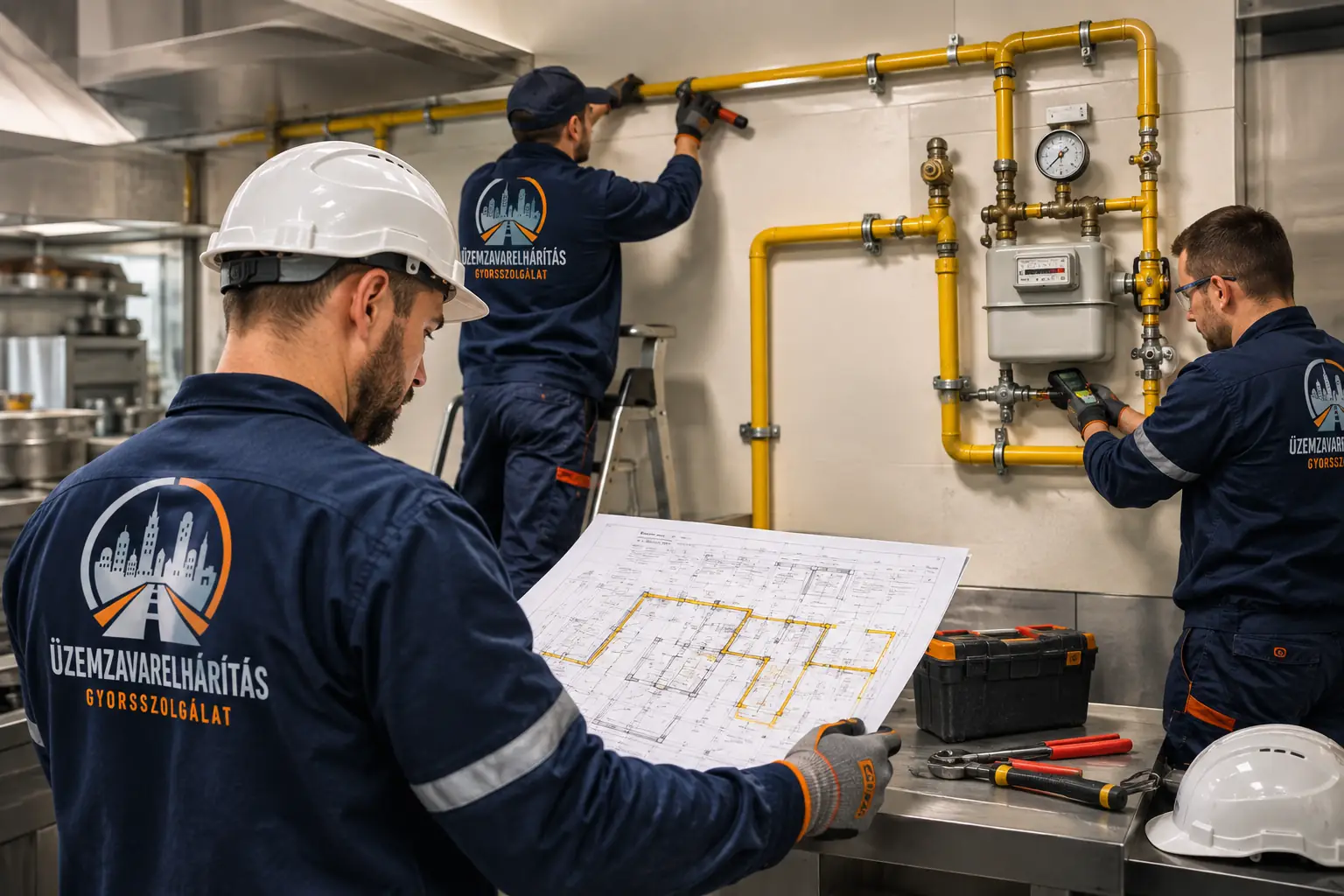

A teljes gázellátási lánc
A csatlakozás, a mérés és a belső hálózat három külön rendszerpont — de csak együtt adnak működő gázellátást.
01
Elosztóhálózat
02
Csatlakozási pont
03
Nyomásszabályozás
04
Mérés
05
Csatlakozóvezeték
06
Fogyasztói vezeték
07
Gázkészülék
Az utcai gázvezeték, az ingatlan csatlakozóvezetéke és a készülékekhez futó fogyasztói vezeték három külön rendszerfeladat. Egy új projektben viszont egymásra kell őket illeszteni.
Mit dönt el a gázterv?
A terv nem adminisztratív melléklet a csőszereléshez. A terv maga definiálja a megépítendő gázrendszert.
Rendszerkezdet
Csatlakozási pont
Honnan indul az ingatlan gázellátási rendszere?
Kapacitás
Méretezés
Mekkora terhelést kell kiszolgálni és milyen rendszer szükséges hozzá?
Mérési rendszer
Mérés és szabályozás
Hol és milyen műszaki rendszerben történik a mérés és nyomásszabályozás?
Nyomvonal
Vezetéki rendszer
Merre futnak a csatlakozó- és fogyasztói vezetékek?
Műszaki kialakítás
Anyag és kötésmód
A konkrét rendszerhez milyen megoldás alkalmazható?
Végpontok
Gázkészülékek
Milyen készülékeket és hol kell kiszolgálni?
Kapcsolódó szakág
Légellátás / égéstermék
Ha a választott készülékrendszer ezeket a kérdéseket is érinti.
Végső cél
Kivitelezhető rendszer
Olyan műszaki tartalom, amelyből ténylegesen megépíthető és ellenőrizhető hálózat lesz.
Anyagot és kötéstechnikát nem a landing page választ. A megtervezett rendszer választ.
Egy felhasználási hely vagy több?
Egy családi ház és egy új társasház gázhálózata nem ugyanannak a projektnek a nagyobb és kisebb változata.
Családi ház
Egy felhasználási hely rendszerlogikája
• egy fő gázfogyasztási igény
• egy csatlakozási koncepció
• egy mérési / szabályozási rendszer
• egy fogyasztói hálózat
• meghatározott készülékkör

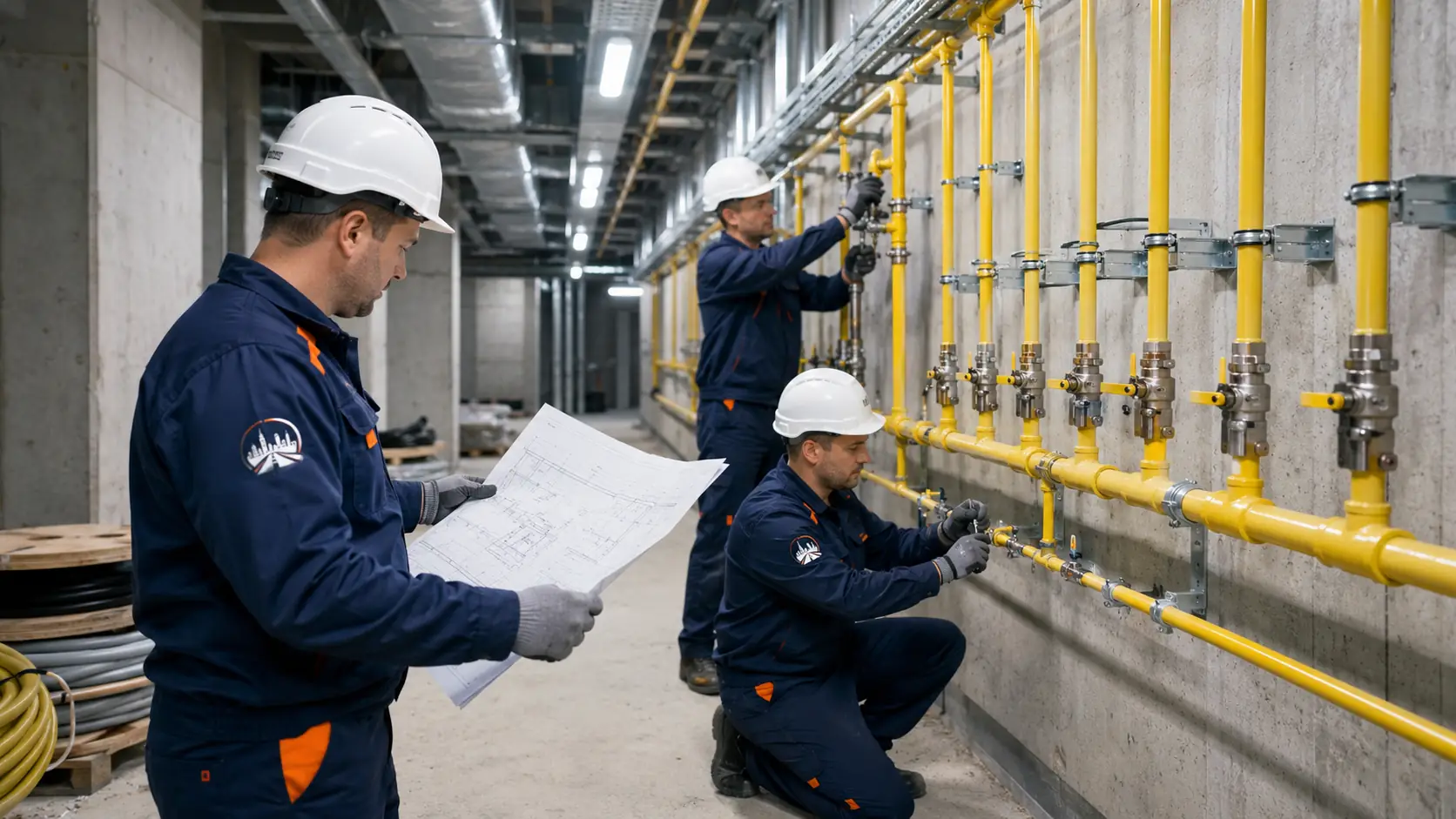

Társasház / több felhasználási hely
Közös ellátási rendszer több mérési és fogyasztói ággal
• épületszintű összesített gázigény
• közös csatlakozóvezeték
• csoportos vagy több mérési pont
• több felszálló / leágazás
• több fogyasztói hálózat
Egy új társasházi gázhálózat nem sok családi házas gázcső egymás mellett. Egy közös ellátási rendszer több mérési és fogyasztói ággal.
Kültéri és térszint alatti vezetékszakasz
Föld alatti gázvezeték tervezésénél nem egyetlen csőanyag a kérdés.
A térszint alatti vezetéki szakasznál az anyag, korrózióvédelem, takarási mélység, épületbe történő belépés, közműkeresztezések és mechanikai védelem együtt alkotják a tervezési feladatot.
Nyomvonal
Hol vezethető?
Takarás
Milyen mélységben?
Keresztezések
Milyen más közművek érintettek?
Belépés
Hogyan jut be az épületbe?
A térszint alatti gázvezeték nem „KPE vagy semmi” kérdés. A megfelelő megoldást a tervezett rendszer és az alkalmazandó műszaki követelmények határozzák meg.

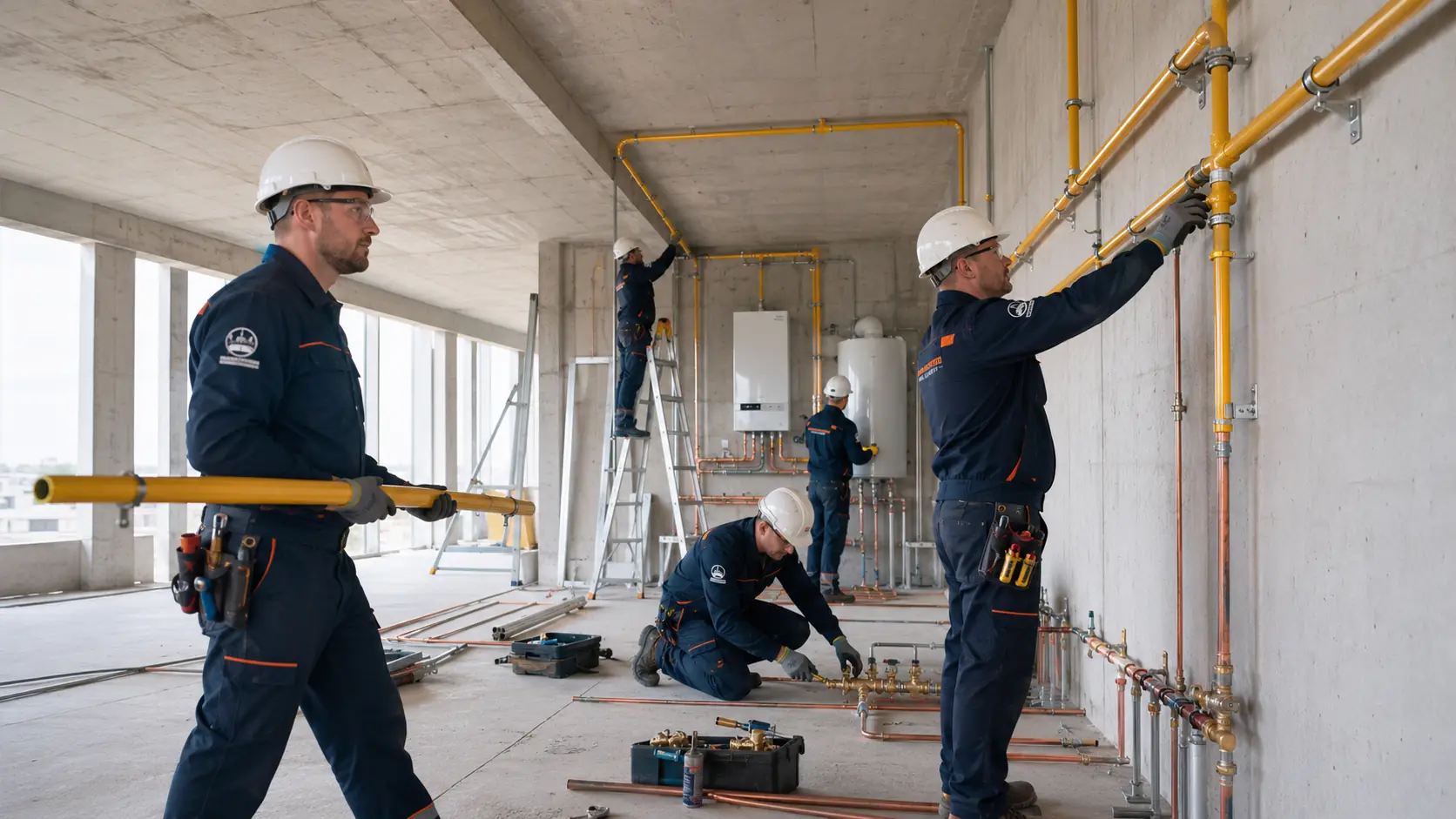

Belső gázvezetéki nyomvonal
Az új belső gázvezeték lehet látható vagy megfelelően megtervezett rejtett kialakítású.
Nem egy általános „gázcső mindig falon kívül” szabályból indulunk ki. A nyomvonalat az építészeti kialakítás, a szerelhetőség, a védelem, a hozzáférhetőség és a gázterv együtt határozza meg.
A helyes sorrend
1. Építészeti és gépészeti alapállapot
2. Készülékhelyek
3. Gázvezetéki nyomvonal
4. Védelmi / burkolati megoldás
5. Terv szerinti kivitelezés
Kapcsolódó szakági feltételek
Nem minden új gázhálózathoz ugyanaz a kísérő szakági csomag tartozik.
A választott gázkészülékek, az égéstér-kialakítás, az épület villamos rendszere és az égéstermék-elvezetés módja határozza meg, mely kapcsolódó szakági feltételek válnak a projekt részévé.
Légellátás
Milyen levegőellátást igényel a készülék?
A követelmény a konkrét készülék és égési rendszer kialakításától függ.
Égéstermék
Kell külön égéstermék-elvezetési rendszer?
Csak akkor és olyan formában, ahogyan azt a választott készülék és a teljes rendszer megköveteli.
Villamos / EPH
Milyen villamos védelmi kapcsolat szükséges?
A konkrét kialakítás szerint villamos védelmi és dokumentációs feltételek is megjelenhetnek.
EPH jegyzőkönyv és védő egyenpotenciál
Nyomáspróba és dokumentált ellenőrzés
Az új gázvezeték megépítése után a rendszernek igazolhatóan teljesítenie kell a projekt műszaki feltételeit.
Az új vagy bővített vezetékrendszeren a projekt szerint szükséges szilárdsági és tömörségi vizsgálatokat el kell végezni és dokumentálni. A próbanyomást nem egyetlen internetes szám alapján, hanem az üzemi nyomáshoz és a műszaki tervhez igazítva kell kezelni.
Megépült rendszer
Terv szerinti állapot
Az új nyomvonal, mérési pontok, szerelvények és csatlakozások ellenőrizhetők.
Nyomáspróba
Szilárdság és tömörség
A rendszer nyomásfokozatához és tervéhez igazított vizsgálati eljárással.
Dokumentáció
Visszakövethető megvalósulás
A projekt szerint szükséges kivitelezési, mérési és megvalósulási dokumentumokkal.
A nyomáspróba nem maga a műszaki-biztonsági ellenőrzés. A sikeres nyomáspróba az elkészült rendszer ellenőrizhetőségének egyik alapja.
Csatlakozás + mérés + vezetékhálózat = működő rendszer
Rendszer, nem csőszakasz
Egy új gázhálózat nem csőhálózatként kezdődik, hanem gázellátási rendszerként.
A csatlakozási pont, a mérés, a nyomásszabályozás, a csatlakozóvezeték, a fogyasztói hálózat és a készülékek csak együtt adnak működő rendszert.
A kivitelezés akkor jó, ha nem külön csőszakaszokat épít, hanem a tervezett teljes rendszerkapcsolatot valósítja meg.
Új gázhálózat · teljes projektfolyamat
A csővezeték csak a projekt közepe.
A teljes folyamat a gázigény meghatározásától a csatlakozási feltételeken, a tervezésen, kivitelezésen és ellenőrzésen át az üzembe helyezhető rendszerig tart.
-
01
Tervezett gázhasználat
Milyen készülékeket, milyen teljesítménnyel és hány felhasználási helyen kell kiszolgálni?
-
02
Csatlakozási feltételek
Van megfelelő csatlakozás és kapacitás, vagy új gázigény szükséges?
-
03
Gázterv
A csatlakozóvezeték, mérési rendszer, fogyasztói hálózat és készülékek műszaki kialakítása.
-
04
Elosztói tervfelülvizsgálat
A projekt szerinti műszaki-biztonsági tervfolyamat a területileg illetékes földgázelosztónál.
-
05
Terv szerinti kivitelezés
A jóváhagyott / kivitelezésre alkalmas rendszerkoncepció megvalósítása.
-
06
Nyomáspróba
A projekt szerint szükséges szilárdsági és tömörségi vizsgálatok.
-
07
Megvalósulási dokumentáció
Az elkészült rendszer projekt szerint szükséges kivitelezési dokumentumainak összeállítása.
-
08
Műszaki-biztonsági ellenőrzés / „gáz MEO”
Az elkészült gázszerelés projekt szerinti ellenőrzése.
-
09
Szerződéses és mérői lépések
Az illetékes földgázelosztó és kereskedelmi folyamat szerint szükséges további lépések.
-
10
Üzembe helyezhető rendszer
A projekt akkor jut célba, amikor az új gázhálózat minden szükséges feltétele összeállt a használathoz.
A kivitelezésnek a kivitelezésre alkalmas terv szerinti műszaki rendszert kell megvalósítania. Ha a helyszíni adottság miatt változtatás szükséges, azt nem szerelés közbeni improvizációval, hanem a szükséges tervi eljárás szerint kell kezelni.
Mi van benne / mi nem automatikus?
Az „új gázvezeték kiépítése” csak akkor értelmezhető ajánlatként, ha a teljes rendszerhatár le van írva.
A projektben tisztázandó
• tervezett gázfogyasztás és kapacitás
• csatlakozási pont
• mérési és nyomásszabályozási rendszer
• csatlakozóvezeték
• fogyasztói vezetékhálózat
• készülékek és kapcsolódási pontjaik
• szükséges szakági kapcsolatok
• ellenőrzési és üzembehelyezési folyamat
Nem automatikus része minden projektnek
• új elosztói utcai hálózat kiépítése
• minden esetben azonos gázmérő-kialakítás
• minden esetben azonos csőanyag és kötésmód
• minden projektnél kéményes rendszer
• minden projektnél ugyanaz a légellátási megoldás
• minden projektnél ugyanaz az EPH-dokumentáció
• a gázmérő saját kivitelezői felszerelése
Kapcsolódó gázhálózati projektutak
Ha nem új rendszer épül, másik gázhálózati oldal lehet a megfelelő kiindulópont.
Átalakítás
Gázvezeték csere és kiváltás
Ha meglévő fogyasztói gázvezeték nyomvonala vagy funkciója változik.
Csere és kiváltás
Társasházi közös rendszer
Méretlen gázvezeték csere
Ha meglévő társasházi közös alapvezeték vagy felszálló hálózat rekonstrukciója szükséges.
Társasházi rekonstrukció
Tervezés / MEO
Gáztervezés és MEO
Ha a fő kérdés a kiviteli terv, tervfelülvizsgálat és műszaki-biztonsági ellenőrzés.
Gáztervezés és MEO
Villamos kapcsolat
EPH jegyzőkönyv készítés
Ha a konkrét gázprojekt védő egyenpotenciálú összekötést és villamos dokumentációt is érint.
EPH jegyzőkönyv
Mi kell az első projektegyeztetéshez?
Új gázhálózatnál nem a csőhosszból indulunk ki. A teljes gázellátási koncepcióból.
Ingatlan
• új építés vagy meglévő épület
• családi ház / társasház / üzleti ingatlan
• felhasználási helyek száma
• rendelkezésre álló alaprajzok
Tervezett gázhasználat
• milyen gázkészülékek lesznek
• hány készülék
• ismert teljesítmények
• tervezett üzemeltetési cél
Csatlakozási helyzet
• van-e meglévő gázcsatlakozás
• volt-e korábban gáz az ingatlanban
• van-e meglévő gázmérő
• indult-e már elosztói gázigény vagy csatlakozási ügy
Terv és kapcsolódó szakágak
• van-e már gázterv
• megtörtént-e a tervfelülvizsgálat
• ismert-e a mérő / szabályozó helye
• érintett-e légellátás, égéstermék vagy EPH
Új gázhálózathoz → ajánlatkérés
Küldje el, milyen ingatlanról van szó, milyen gázkészülékek készülnek, van-e már csatlakozás, elosztói ügy vagy gázterv. Az első feladat a gázellátási koncepció és a projekthatár meghatározása.
Gyakori kérdések
Új gázvezeték és gázhálózat kiépítése
Mi a különbség a gázbevezetés és a belső gázvezeték kiépítése között?
A gázbevezetés alatt gyakran
az ingatlan földgázelosztói csatlakozásának létrehozását értik.
A belső gázvezeték kiépítése ezzel szemben
az ingatlan csatlakozó-
és fogyasztói gázhálózatának megtervezése és kivitelezése.
Új projektnél a két folyamat egymásra épülhet,
de nem ugyanaz.
Új gázvezeték előtt előbb gázterv vagy gázigény kell?
Ha az ingatlannak még nincs megfelelő földgázelosztói csatlakozása
vagy a szükséges kapacitás nem ismert,
először a csatlakozási feltételeket kell tisztázni.
A gáztervező ezekre a feltételekre is támaszkodik
a végleges rendszer megtervezésekor.
Kell gázterv új belső gázhálózathoz?
Új csatlakozóvezeték
és új felhasználói gázrendszer kialakításánál
főszabály szerint kiviteli terv szükséges.
A terv meghatározza a teljes műszaki rendszert,
nem csak a gázcsövek nyomvonalát.
A gázterv csak a csövek nyomvonalát tartalmazza?
Nem.
A tervben a csatlakozási pont,
mérési és nyomásszabályozási rendszer,
vezetékméretek,
anyagok,
kötésmódok,
készülékek
és a konkrét projekttől függő további műszaki feltételek is megjelenhetnek.
Lehet új gázvezetéket falban vagy burkolat mögött vezetni?
Megfelelően megtervezett rejtett kialakítás
lehetséges lehet.
A nyomvonal,
korrózióvédelem,
mechanikai védelem,
hozzáférhetőség
és burkolati megoldás
a konkrét terv része,
ezért nem általános „igen vagy nem” szabályból indulunk ki.
Föld alatt csak műanyag gázcső használható?
Nem érdemes egyetlen anyagot
minden föld alatti gázvezeték univerzális megoldásának tekinteni.
A térszint alatti vezeték anyagát,
korrózióvédelmét,
takarását,
épületbe belépését
és más műszaki részleteit
a konkrét rendszer terve határozza meg.
Milyen nyomáspróba kell az új gázvezetékhez?
A szükséges szilárdsági
és tömörségi próbanyomás
a rendszer üzemi nyomásától
és a kiviteli tervtől függ.
Kisnyomású rendszereknél
a műszaki szabályozás konkrét vizsgálati értékeket határoz meg,
de ezeket nem általánosítjuk minden gázhálózatra.
Ki szereli fel az új gázmérőt?
A fogyasztásmérő felszerelése
az illetékes földgázelosztó
aktuális mérői és üzembehelyezési folyamatának része.
Az új vezetékrendszer kivitelezését ezért
úgy kell megszervezni,
hogy a műszaki-biztonsági
és szerződéses feltételek után
az elosztói mérői lépések végrehajthatók legyenek.
Minden új gázhálózathoz kell kémény és légbeejtő?
Nem.
A szükséges légellátási
és égéstermék-elvezetési feltételek
a választott gázkészülék típusától
és a teljes műszaki rendszertől függenek.
Ezeket ezért a gázterv
és a kapcsolódó szakági kialakítás alapján kell kezelni.
Új gázhálózat · rendszerkoncepció
Ne az első méter gázcsőből induljunk ki. Először azt határozzuk meg, milyen teljes gázellátási rendszernek kell elkészülnie.
Gázigény, csatlakozási kapacitás, mérés, nyomásszabályozás, gázterv, csatlakozóvezeték, fogyasztói hálózat, nyomáspróba, műszaki-biztonsági ellenőrzés és üzembe helyezési folyamat: egy új gázhálózat ezekből együtt áll össze.
