01
Mit akarunk használni?
A villamos igény mindig a tervezett használatból indul.
Villamos kapacitás · teljesítményigény · elosztói folyamat
Amperbővítés és teljesítménynövelés villamos kapacitás növelése és fázisbővítés új fogyasztási igényekhez
Új konyha, hőszivattyú, klíma, elektromos fűtés vagy más nagyobb villamos fogyasztó készül, és nem tudja, hogy a jelenlegi teljesítmény elegendő lesz-e?
Az amperbővítés nem egyszerűen nagyobb kismegszakítót jelent. Először azt kell meghatározni, mekkora villamos teljesítményre van szüksége az ingatlannak, milyen fáziselosztásban, és a közcélú hálózattól a fogyasztókig vezető út melyik része korlátozza a jelenlegi kapacitást.
Teljesítményigény
1 vagy 3 fázis
Rendszerhatárok és elosztói feltételek
Használati igény → kapacitás → rendszerhatár → bővítés
Több rendelkezésre álló teljesítmény
Az amperbővítés nem egy szám megváltoztatása a villanyóránál. Egy kapacitási lánc módosítása.
Ahhoz, hogy egy felhasználási helyen nagyobb villamos teljesítmény ténylegesen rendelkezésre álljon, nemcsak az igényelt amperértéket kell meghatározni. A csatlakozásnak, a mérés előtti hálózatnak, a mérőhelynek és a mérés utáni belső villamos rendszernek is alkalmasnak kell lennie a projektben meghatározott új igényre.
02
Mekkora teljesítmény kell?
Nem egy általános amperértékből, hanem a fogyasztókból vezetjük le.
03
Hol a kapacitáskorlát?
Hálózat, méretlen vezeték, mérőhely vagy belső rendszer?
04
Mi kell a bővítéshez?
Elosztói, mérőhelyi és kivitelezési feltételek.
05
Mikor áll rendelkezésre?
A szükséges műszaki és elosztói lépések teljesítése után.
Tünet ≠ bizonyíték
Az, hogy valami leold, még nem bizonyítja, hogy kevés az amper.
A túl kicsi rendelkezésre álló teljesítmény csak az egyik lehetséges ok. Más problémát jelezhet, ha kizárólag egy belső áramkör védelme működik, vagy ha az áram-védőkapcsoló old le. Aktív villamos hiba esetén pedig már nem teljesítménytervezési, hanem hibaelhárítási helyzetről beszélünk.
A teljes felhasználási hely korlátozása
Itt valóban felmerülhet, hogy a rendelkezésre álló teljesítmény kisebb a tervezett egyidejű használati igénynél.
Egyetlen belső áramkör leoldása
Lehet belső áramköri, terhelési vagy más műszaki kérdés. Ebből önmagában nem következik amperbővítési igény.
Szikrázás, égésszag vagy aktív hiba
Ez már nem teljesítménytervezési kérdés. Előbb a villamos hibát kell biztonságosan behatárolni.
Villamos gyorsszolgálat
Az épület maradhat ugyanaz — a villamos használat közben teljesen megváltozhat
Nem azt kell megkérdezni, hogy „mennyi amper szokott elég lenni egy háznak?”.
A szükséges villamos kapacitást a tényleges és tervezett fogyasztók alapján kell meghatározni. Ugyanaz az ingatlan teljesen más villamos igényt jelenthet egy új konyha, több klíma, hőszivattyú, elektromos melegvíz-készítés, villanyfűtés vagy elektromosautó-töltés után.
Új konyha
Klíma
Hőszivattyú
Villanybojler
Elektromos fűtés
Szárítógép
EV-töltés
Home office / IT
Új gépészet
Jövőbeli igények
Nem egy „szokásos amperértéket” keresünk. Azt határozzuk meg, milyen villamos használatot kell az ingatlannak kiszolgálnia.

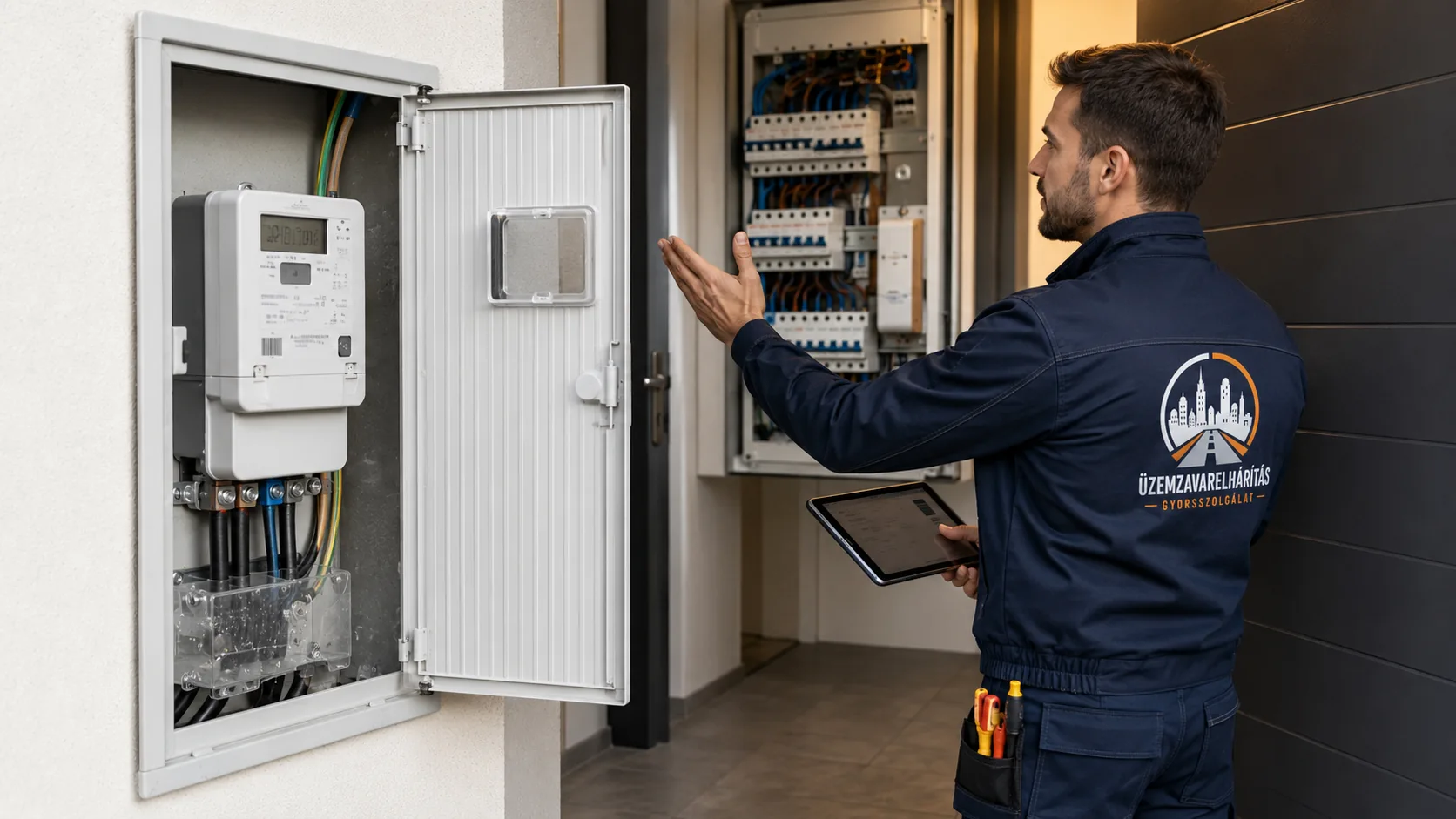

Hol van valójában a szűk keresztmetszet?
A nagyobb teljesítménynek végig kell jutnia a teljes villamos rendszeren.
Egy amperbővítési projektben nemcsak azt kell megvizsgálni, mennyi teljesítményt kérünk. A teljes ellátási útból kell megkeresni, hol van a jelenlegi kapacitáshatár.
01 · Közcélú hálózat
Rendelkezésre áll-e a kért teljesítmény a hálózati oldalon?
Az elosztói folyamat egyik feladata annak meghatározása, milyen műszaki feltételekkel biztosítható a kért többletteljesítmény.
02 · Méretlen hálózat
Alkalmas-e a mérés előtti vezetékút az új igényre?
Egyedi épületben és társasházban is lehet olyan méretlen hálózatrész, amely a teljesítménynövelési projekt egyik műszaki korlátja.
03 · Mérőhely
A meglévő mérőhely megfelel az új projekt feltételeinek?
Ha nem, a teljesítménynöveléshez mérőhelyi korszerűsítés vagy szabványosítás is kapcsolódhat.
04 · Belső hálózat
A mérés utáni hálózat képes megfelelően elosztani az új teljesítményt?
A nagyobb rendelkezésre álló teljesítmény nem teszi automatikusan alkalmassá a régi belső vezetékeket, áramköröket vagy lakáselosztót.
Négy külön probléma: rendelkezésre álló teljesítmény, mérőhely, méretlen hálózat és belső villamos hálózat. Egyetlen teljesítménynövelési projektben akár mind a négy találkozhat.
A 32 A fontos — de nem úgy, ahogy sokszor elhangzik
A 32 A csatlakozásidíj-szempontból fontos határ. Nem univerzális műszaki válasz arra, mennyi teljesítmény kell egy ingatlannak.
Kisfeszültségű, egy csatlakozási ponttal rendelkező felhasználási helynél a csatlakozási alapdíj szabálya a fázisonként igényelt névleges áramerősségek összegét veszi alapul. A 32 A-s határ azonban nem jelenti, hogy a kapcsolódó mérőhelyi, fővezetéki vagy belső hálózati kivitelezés automatikusan díjmentes.
Példa
1 × 32 A
A fázisáramok összege: 32 A.
Példa
3 × 10 A
A fázisáramok összege: 30 A.
Példa
3 × 16 A
A fázisáramok összege: 48 A.
A 32 A-s szabály nem azt mondja meg, milyen teljesítményre van szüksége az ingatlannak. Azt a tervezett fogyasztásból kell meghatározni. A projekt aktuális elosztói díjait pedig mindig az igénybejelentés idején érvényes szabályok szerint kell ellenőrizni.
Fázisbővítés
Nem azért kérünk három fázist, mert „az jobb”.
Az egy- vagy háromfázisú kialakítás a tervezett villamos berendezések, az összteljesítmény, a terhelés elosztása és a teljes rendszer műszaki igénye alapján választható meg. Fázisbővítés és amperbővítés összefügghet, de nem ugyanaz a döntés.
Egy fázis
Lehet megfelelő, ha a tervezett rendszer ezt indokolja.
Nem a fázisok számát kell maximalizálni, hanem a fogyasztókhoz és a rendelkezésre álló műszaki feltételekhez megfelelő kialakítást kell választani.
Három fázis
Akkor indokolt, ha a rendszer vagy a fogyasztók ezt igénylik.
Bizonyos nagyobb villamos rendszerek, berendezések és teljesítményszintek esetén a háromfázisú ellátás a megfelelő projektirány lehet.
Fázisszámot nem marketingből választunk. A tervezett fogyasztók és a teljes villamos rendszer követelményeiből vezetjük le.
Országos oldal, területileg eltérő elosztói folyamatok
A teljesítményigény ugyanaz a műszaki kérdés — az ügyintézési részletek viszont az illetékes elosztó szerint változhatnak.
A teljesítménynövelés elosztói ügy. A konkrét nyomtatványok, dokumentumnevek, mérőhelyi követelmények és szerelői folyamatok területenként eltérhetnek. Ezért nem egyetlen „MVM/E.ON” receptből indulunk, hanem az adott felhasználási helyhez tartozó területileg illetékes elosztói engedélyes folyamatából.
01
Igény meghatározása
Mekkora új teljesítményt és milyen fáziskialakítást kérünk?
02
Jelenlegi rendszer
Mérőhely, méretlen vezeték és belső hálózat felmérése.
03
Igénybejelentés
Az illetékes elosztó aktuális folyamatának megfelelően.
04
Műszaki feltételek
Elosztói tájékoztatás, MGT vagy az adott ügytípus szerinti feltételrendszer.
05
Ügyféloldali teljesítés
A szükséges mérőhelyi és villamos kivitelezések elkészítése.
06
Kivitelezés
A projektben szükséges hálózati munkák elkészítése.
07
Dokumentáció
Készrejelentés és az adott folyamat szerint szükséges iratok.
08
Elosztói ellenőrzés
Az alkalmazandó eljárás és műszaki feltételek szerint.
09
Szerződéses lépések
Ha az adott ügytípushoz további szerződéses teendő tartozik.
10
Új teljesítmény
A projekt végén az új kapacitás ténylegesen rendelkezésre áll.
Az elosztói és mérőhelyi munkáknál az adott területhez és feladathoz szükséges regisztrált szerelői jogosultságok és aktuális eljárási feltételek szerint kell eljárni.
Három kapcsolódó műszaki projekt
Az amperbővítés célja a nagyobb teljesítmény. Hogy ehhez mit kell még átépíteni, azt a meglévő rendszer dönti el.
Ha a mérőhely nem alkalmas
Mérőhely szabványosítás
A meglévő mérőhelyet az adott teljesítménynövelési projekt és az illetékes elosztó feltételei alapján kell vizsgálni.
A mérőhely szabványosítása lehet az amperbővítés egyik feltétele — de nem maga az amperbővítés.
Mérőhely szabványosítás
Ha a mérés előtti út nem alkalmas
Méretlen fővezeték
Egyedi és társasházi rendszerben is előfordulhat, hogy a jelenlegi méretlen hálózat korlátozza az új teljesítményigényt.
Egy lakás igénye lehet egyedi. Az odavezető társasházi közös hálózat kapacitása viszont épületszintű kérdés lehet.
Méretlen fővezeték csere
Ha a mérés utáni hálózat nem alkalmas
Belső villamos hálózat felújítása
Nagyobb rendelkezésre álló teljesítmény csak akkor használható megfelelően, ha a belső áramkörök, vezetékek és lakáselosztó is alkalmasak rá.
Amperbővítés = több rendelkezésre álló teljesítmény. Belső hálózatfelújítás = annak megfelelő elosztása.
Régi villanyvezetékek cseréje
Kapcsolódó tarifális projekt
A H tarifa kapcsolódhat teljesítménynöveléshez — de nem egyszerűen „plusz amper”.
Kedvezményes tarifás ellátásnál külön mért villamos rendszer, jogosult berendezés, mérőhelyi feltételek és elosztói folyamat is megjelenhet. Ezért az igényt nem érdemes összemosni a normál rendelkezésre álló teljesítmény egyszerű növelésével.
Projektindító kérdés
Normál teljesítményből kell több, vagy külön tarifás mérési rendszer kialakítása is cél?
Nem csak a mérőhelyről szól
Kapacitási lánc
A villanyóra nem maga a teljesítménynövelési projekt.
A nagyobb rendelkezésre álló teljesítménynek a csatlakozási ponttól a mérőhelyen és a vezetékhálózaton keresztül el kell jutnia azokhoz a fogyasztókhoz, amelyek miatt a bővítést egyáltalán kérjük.
Több amper csak akkor használható, ha a közcélú hálózattól a fogyasztóig vezető teljes villamos út alkalmas rá.
A teljesítménynövelési projekt logikája
Ez a projekt nem a plombabontással vagy a mérőcserével kezdődik.
Először a fogyasztási igényt és a szükséges teljesítményt kell meghatározni. Csak ezután derül ki, mely rendszerhatárokhoz kell hozzányúlni, és milyen elosztói folyamat tartozik a projekthez.
-
01
Tervezett használat
Milyen új vagy meglévő fogyasztókat kell egyidejűleg kiszolgálni?
-
02
Teljesítményigény
A fogyasztók alapján meghatározható, mekkora villamos kapacitásra van szükség.
-
03
Fáziskialakítás
Egy vagy három fázis, és milyen elosztás szükséges a tervezett rendszerhez?
-
04
Jelenlegi kapacitás
Mennyi teljesítmény áll ma rendelkezésre, és hol található a jelenlegi szűk keresztmetszet?
-
05
Rendszerhatárok
Közcélú hálózat, méretlen út, mérőhely és belső hálózat vizsgálata.
-
06
Elosztói igénybejelentés
Az illetékes elosztó aktuális ügyintézési folyamata szerint.
-
07
Műszaki és gazdasági feltételek
Az elosztói visszajelzés alapján pontosítható a szükséges ügyféloldali projekt.
-
08
Kapcsolódó kivitelezés
Mérőhely, méretlen hálózat vagy belső villamos rendszer átalakítása, ha szükséges.
-
09
Készrejelentés és dokumentáció
Az adott elosztói folyamat és projekt szerint szükséges dokumentáció rendezése.
-
10
Új teljesítmény rendelkezésre állása
A szükséges műszaki, elosztói és szerződéses lépések lezárása után.
A teljesítménynövelés nem ott kezdődik, hogy nagyobb értéket kérünk. Ott kezdődik, hogy pontosan meghatározzuk, mit szeretnénk az ingatlanban működtetni.
Az ajánlatkéréshez ne bontsa meg a mérőszekrényt vagy a lakáselosztót.
Plombált, méretlen vagy feszültség alatt álló villamos berendezést ne nyisson fel saját adatgyűjtéshez. A biztonságosan leolvasható adatok, korábbi dokumentumok és a zárt állapotú berendezésről készített fotó elegendő kiindulópont lehet az első egyeztetéshez.
Mi kell az első teljesítményegyeztetéshez?
A jó kiindulópont nem az, hogy „szeretnék több ampert”, hanem hogy miért van szükség több teljesítményre.
Jelenlegi állapot
Ami ma rendelkezésre áll
• jelenlegi amperérték, ha ismert
• jelenlegi fázisszám
• lakás / családi ház / társasházi felhasználási hely
• meglévő elosztói dokumentum, ha van
Új fogyasztási igény
Miért kell több teljesítmény?
• új konyhai berendezések
• klíma vagy hőszivattyú
• elektromos fűtés vagy melegvíz
• elektromosautó-töltés
• más új fix fogyasztó
Berendezések
Hasznos műszaki adatok
• berendezés típusa
• gyártói adatlap, ha rendelkezésre áll
• tervezett teljesítmény
• egy- vagy háromfázisú csatlakozási igény, ha ismert
Meglévő villamos rendszer
Amit a kapacitási láncról tudunk
• zárt mérőhelyről készült fotó
• belső hálózat kora / felújítási állapota, ha ismert
• korábbi villamos terv vagy VBF, ha van
• társasházban közös villamos dokumentáció, ha rendelkezésre áll
Teljesítményigényhez → ajánlatkérés
Írja meg, milyen új villamos berendezések készülnek, és mit tud a jelenlegi teljesítményről. Az első egyeztetés célja annak meghatározása, mely rendszerhatárokat érintheti a bővítés.
Gyakori kérdések
Amit amperbővítés előtt érdemes tisztázni
Honnan tudom, hogy valóban amperbővítésre van szükség?
Először a tervezett fogyasztókat
és a jelenlegi rendelkezésre álló teljesítményt kell összevetni.
Egy leoldás önmagában nem bizonyítja,
hogy kevés a csatlakozási teljesítmény:
lehet belső áramköri vagy más villamos probléma is.
Mit jelent a 32 A-s határ?
Kisfeszültségű,
egy csatlakozási ponttal rendelkező felhasználási helynél
a csatlakozási alapdíj szabályában
a fázisonként igényelt névleges áramerősségek összege számít.
A 32 A-s határ nem azt jelenti,
hogy minden kapcsolódó mérőhelyi vagy villamos kivitelezés díjmentes,
és azt sem,
hogy minden ingatlannak 32 A az ideális teljesítmény.
3 × 16 A esetén hogyan számít a 32 A?
A csatlakozási alapdíj szabályánál
a fázisonként igényelt névleges áramerősségek összege számít.
A 3 × 16 A összege 48 A,
tehát nem ugyanaz a díjszabási helyzet,
mint az 1 × 32 A vagy 3 × 10 A.
1 × 32 A vagy három fázis a jobb?
Nincs minden ingatlanra érvényes jobb megoldás.
A tervezett fogyasztók,
azok csatlakozási igénye,
az összteljesítmény
és a rendszer terheléselosztása alapján kell meghatározni,
milyen fáziskialakítás indokolt.
Amperbővítéshez mindig szabványosítani kell a mérőhelyet?
Nem minden projektben automatikus.
A meglévő mérőhelyet
a kért teljesítmény,
az illetékes elosztó aktuális feltételei
és a helyszíni kialakítás alapján kell vizsgálni.
Ha nem felel meg a szükséges feltételeknek,
mérőhelyi korszerűsítés is a projekt része lehet.
Mindig ki kell cserélni a méretlen fővezetéket?
Nem.
A méretlen vezeték vagy társasházi közös hálózat
akkor válik kapcsolódó projektté,
ha a meglévő kialakítás
nem alkalmas a tervezett új teljesítményigény kiszolgálására
vagy más műszaki okból rekonstrukció szükséges.
Ha újra van húzva a lakás, automatikusan több amperem lesz?
Nem.
A belső hálózat felújítása
azt határozza meg,
hogyan osztjuk el és védjük
az ingatlanban rendelkezésre álló villamos teljesítményt.
A rendelkezésre álló kapacitás növelése
külön elosztói teljesítménynövelési projekt.
Hőszivattyúhoz vagy EV-töltőhöz biztosan három fázis kell?
Nem lehet általánosan kijelenteni.
A konkrét berendezés villamos adatait,
a kívánt teljesítményt,
a többi fogyasztót
és a rendelkezésre álló hálózati kapacitást
együtt kell vizsgálni.
A H tarifa ugyanaz, mint az amperbővítés?
Nem.
A H tarifa külön méréshez,
jogosult berendezésekhez
és saját tarifális feltételrendszerhez kapcsolódhat.
Az igénylés járhat teljesítménybővítési vagy mérőhelyi munkával,
de önmagában nem ugyanaz a projekt.
Amperbővítés és teljesítménynövelés
Ne azzal kezdjük, hogy hány ampert kérjünk — előbb határozzuk meg, milyen villamos rendszert akarunk kiszolgálni.
Tervezett fogyasztók, szükséges teljesítmény, fázisszám, mérőhely, méretlen hálózat és belső villamos rendszer: ezek együtt határozzák meg a valódi teljesítménynövelési projektet.
